Περιγραφή

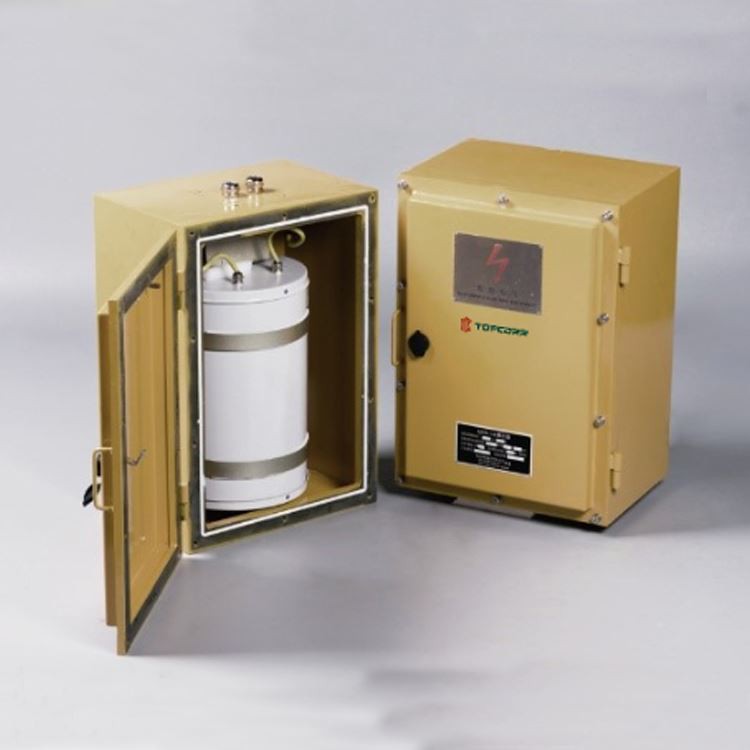

Ο αποζεύκτης στερεάς κατάστασης είναι ένα είδος προϊόντος προστασίας από παρεμβολές AC που ενσωματώνει ενσωματωμένο προστατευτικό εκκένωσης και υπερτάσεων. Χρησιμοποιείται κυρίως στη μηχανική θαμμένων αγωγών μεγάλων αποστάσεων. Κοντά στον αγωγό του σιδερένιου πύργου γραμμής μεταφοράς υψηλής τάσης/πύργου επικοινωνίας και του συστήματος γείωσης, οι παράλληλες γραμμές μεταφοράς και ο αγωγός εντός της περιόδου του δημόσιου διαδρόμου, στον αγωγό, και γραμμές μεταφοράς σε διασταύρωση και ηλεκτροδοτημένο σιδηροδρομικό παράλληλο τμήμα, εγκατάσταση σε ζεύκτες μειώνουν αποτελεσματικά το αδέσποτο ρεύμα DC και AC ή την επιρροή του ρεύματος κεραυνού στον θαμμένο αγωγό, Βελτιώνουν τη σταθερότητα της μέτρησης του δυναμικού καθοδικής προστασίας του αγωγού.
Πεδίο εφαρμογής
- Αποσύνδεση του υποθέματος κλίσης δυναμικού αγωγού (γείωσης).
- Προστασία από υπέρταση για αστοχία AC, κεραυνούς και μεταβατικές διεργασίες μεταγωγής (όπως μονωμένοι σύνδεσμοι και φλάντζες).
- Για ασφάλεια, χρησιμοποιείται για αποσύνδεση μεταξύ διαφορετικών μετάλλων, τα οποία σε ορισμένες περιπτώσεις έχουν σύζευξη AC.
- Γείωση εναλλασσόμενου ρεύματος και απομόνωση DC ηλεκτρικού εξοπλισμού σε συστήματα καθοδικής προστασίας.
- Μείωση της επαγόμενης τάσης AC.
Χαρακτηριστικά
Η εγκατάσταση σε ζεύκτες μειώνει αποτελεσματικά το ρεύμα αδέσποτου συνεχούς ρεύματος και εναλλασσόμενου ρεύματος ή την επιρροή του ρεύματος κεραυνού στον θαμμένο αγωγό, Βελτιώστε τη σταθερότητα της μέτρησης του δυναμικού καθοδικής προστασίας του αγωγού.
Παράμετροι
|
Εργο |
Παράμετρος |
|
Διαρροή συνεχούς ρεύματος |
Λιγότερο ή ίσο με 1 mA (Η διαφορά δυναμικού είναι μικρότερη από 1,5 V) Λιγότερο από ή ίσο με 10 mA (ονομαστική τάση απομόνωσης) |
|
Ονομαστική τάση απομόνωσης |
+2V/-2V +3V/-3V 0V/-2V |
|
Ονομαστικό ρεύμα αστραπής (8/20μs) |
100 kA |
|
Ρεύμα σφάλματος AC (AC-rms/συχνότητα ισχύος/30 κύκλος) |
Μεγαλύτερο ή ίσο με 3500Α |
|
Ονομαστικό ρεύμα AC σε σταθερή κατάσταση |
45A |
|
Θερμοκρασία λειτουργίας |
-45 βαθμός -+60 βαθμός |
|
Βαθμός προστασίας Junction Box |
Μεγαλύτερο ή ίσο με IP65 |
|
Αντιεκρηκτική περιοχή και βαθμός |
Σύμφωνα με τους κανονισμούς της ζώνης έκρηξης |
|
Αντίσταση μόνωσης μεταξύ ακροδεκτών και κελύφους |
Μεγαλύτερο ή ίσο με 10MΩ |
Προδιαγραφές
|
Μοντέλο |
Ονομαστική τάση απομόνωσης V |
|
TC-DD-+2V/-2V |
+2V/-2V |
|
TC-DD-+3V/-3V |
+3V/-3V |
|
TC-DD-0V/-2V |
0V/-2V |
