Περιγραφή

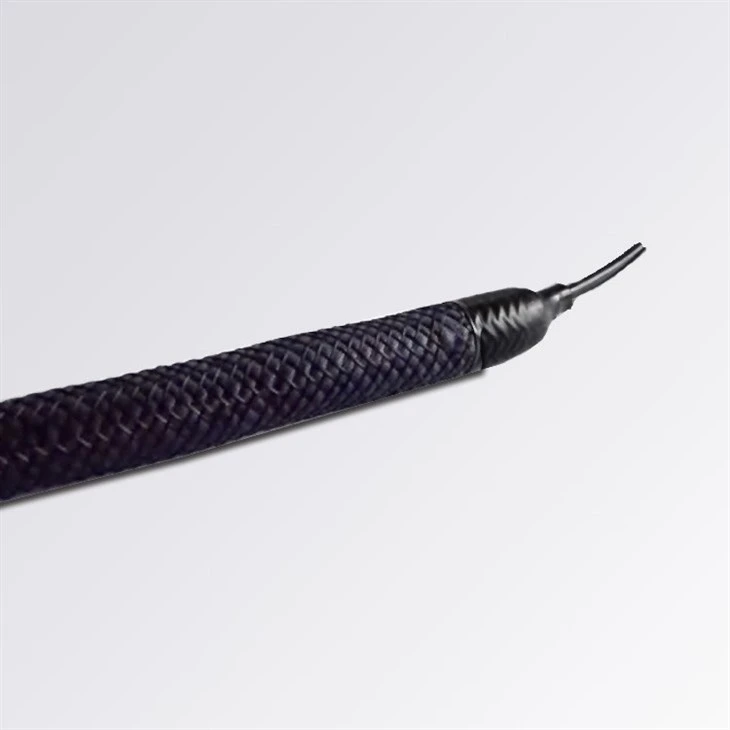

Η εύκαμπτη άνοδος MMO/Ti βασίζεται σε καλώδιο MMO/Ti. Έχει τα τεχνικά χαρακτηριστικά της υψηλής απόδοσης χρήσης ρεύματος, της χαμηλής παρεμβολής αδέσποτου ρεύματος, της ισχυρής αντοχής σε κραδασμούς ρεύματος, της υψηλής πυκνότητας αποστράγγισης και της μεγάλης διάρκειας ζωής. Είναι μια νέα γενιά εύκαμπτων ανοδίων.
Οι εύκαμπτες άνοδοι MMO/Ti περιλαμβάνουν τις συμβατικές εύκαμπτες ανόδους και τις εύκαμπτες ανόδους EcoFlex. Οι ειδικές εύκαμπτες άνοδοι μπορούν να αντικαταστήσουν τα παραδοσιακά βαθιά πηγάδια και τις ρηχές στρώσεις ανόδου, και μπορούν επίσης να χρησιμοποιηθούν για τον μετριασμό της παρεμβολής αδέσποτου ρεύματος.
Η συμβατική εύκαμπτη άνοδος MMO/Ti αποτελείται κυρίως από σύρμα ανόδου MMO/Ti, καλώδιο επίχωσης οπτάνθρακα, υφαντό στρώμα ανθεκτικό στα οξέα και εξωτερικό προστατευτικό πλέγμα με μηχανικά πλεγμένο στρώμα.
Η εύκαμπτη άνοδος EcoFlex MMO/Ti αποτελείται από σύρμα ανόδου MMO/Ti, καλώδιο, ειδικό σωλήνα εξάτμισης, πληρωτικό οπτάνθρακα, τυλιγμένο ύφασμα ανθεκτικό στα οξέα και εξωτερικό προστατευτικό πλέγμα με μηχανική πλέξη. Είναι κατάλληλο για αντικατάσταση προσυσκευασμένης ρηχής θαμμένης ανόδου και ανόδου βαθιάς πηγαδιού.
Πεδίο εφαρμογής
Τυπικές χρήσεις για αυτήν την άνοδο περιλαμβάνουν την εντυπωσιακή καθοδική προστασία των σωληνώσεων στο εργοστάσιο, των θαμμένων αγωγών πετρελαίου (αερίου), των δοχείων πετροχημικών, των πυθμένων δεξαμενών και άλλων υπόγειων κατασκευών.
Χαρακτηριστικά
1. Υψηλή απόδοση χρήσης ρεύματος, μικρή παρεμβολή αδέσποτου ρεύματος και ισχυρή αντίσταση στην πρόσκρουση του ρεύματος.
2. Υψηλή πυκνότητα αποστράγγισης και μεγάλη διάρκεια ζωής.
3. Οι συνδέσεις προστατεύονται τριπλή από εποξειδικά, πλαστικά μηχανικής Η/Υ και θερμοσυστελλόμενους σωλήνες με κόλλα θερμής τήξης για τη διασφάλιση της σφράγισης των σημείων σύνδεσης
4. Φτάστε το επίπεδο σφράγισης του καλωδίου υψηλής τάσης.
5. Ο εξοπλισμός πλήρωσης με πατενταρισμένη τεχνολογία χρησιμοποιείται για την πλήρωση του οπτάνθρακα πετρελαίου και η τεχνολογία κινητής δόνησης χρησιμοποιείται για τη διασφάλιση της πυκνής πλήρωσης του οπτάνθρακα πετρελαίου ανόδου.
6. Η εγκατάσταση είναι απλή, το μήκος μπορεί να κοπεί αυθαίρετα επί τόπου, και η κατασκευή είναι γρήγορη και ασφαλής.
Χημική σύνθεση
|
Οχι. |
Περιγραφή |
Συμβατική εύκαμπτη άνοδος MMO/Ti |
Ειδική εύκαμπτη άνοδος MMO/Ti |
|
1 |
Ονομαστική εξωτερική διάμετρος ανόδου |
Φ40mm±2mm |
Φ80mm-Φ100mm |
|
2 |
Βάρος ανόδου |
1,3kg/m~1,5kg/m |
6,2 kg/m ~6,6 kg/m |
|
3 |
Διάμετρος ανόδου (Χωρίς συμπλήρωση) r |
1.0mm ~ 3.0mm |
3.0mm (μονό ή πολλαπλό) |
|
4 |
Σχεδιασμένη διάρκεια ζωής ανόδου |
Πάνω από ή ίσο με 40 έτη (Κάτω από το ονομαστικό ρεύμα λειτουργίας) |
Πάνω από ή ίσο με 40 έτη (Κάτω από το ονομαστικό ρεύμα λειτουργίας) |
|
5 |
Ποσοστό κατανάλωσης ανόδου σε συμπλήρωση άνθρακα |
Λιγότερο ή ίσο με 6mg/A·a |
Λιγότερο ή ίσο με 6mg/A·a |
|
6 |
Πάχος επίστρωσης οξειδίου ευγενούς μετάλλου |
Μεγαλύτερο ή ίσο με 8 g/m2 |
Μεγαλύτερο ή ίσο με 8 g/m2 |
Ηλεκτροχημικές ιδιότητες
|
Οχι. |
Περιγραφή |
Συμβατική εύκαμπτη άνοδος MMO/Ti |
Ειδική εύκαμπτη άνοδος MMO/Ti |
|
1 |
Μέγιστη έξοδος ρεύματος |
300 mA/m |
300 mA/m |
|
2 |
Αντίσταση ευγενούς μετάλλου οξειδίου (Ω/cm) |
10-5Ω.εκ |
10-5Ω.εκ |
|
3 |
Αντίσταση επαφής του στυπιοθλίπτη ανόδου στο καλώδιο |
Μικρότερο ή ίσο με 0,9mΩ |
Μικρότερο ή ίσο με 0,9mΩ |
|
4 |
Αντίσταση ανόδου |
Μικρότερο ή ίσο με 0.007Ω/m |
Μικρότερο ή ίσο με 0.007Ω/m |
Προδιαγραφές
|
Μοντέλο |
Περιοχή τμήματος πυρήνα καλωδίου χαλκού (mm2) |
Διάμετρος καλωδίου MMO/Ti (mm) |
|
TC-FA-1010 |
10 |
1.0 |
|
TC-FA-1015 |
1.5 |
|
|
TC-FA-1020 |
2.0 |
|
|
TC-FA-1030 |
3.0 |
|
|
TC-FA-1610 |
16 |
1.0 |
|
TC-FA-1615 |
1.5 |
|
|
TC-FA-1620 |
2.0 |
|
|
TC-FA-1630 |
3.0 |
|
|
TC-EcoFlex-3530 |
35 |
3.0 |
|
TC-EcoFlex-3530-2 |
35 |
2×3.0 |
